Beschreibung
STANDARD BETONLICHTSCHACHT
• Rationelle und sichere Montage auf Betonwand, auch mit Perimeterdämmung
• Langlebig
• Unser Reinheitsgebot: Nur Beton und Stahl >>> Auch in Zukunft problemlos recyclebar
• Frost-, wärme- und feuchteresistent
• Problemlose Hinterfüllarbeiten durch massive Bauweise der Betonlichtschächte
• Große Programmvielfalt
• Flexibel auf Kundenwünsche
• Individuelle Lösungen
• Sonderanfertigungen
Standardgröße:
Breite bis 282 cm
Tiefe bis 100 cm

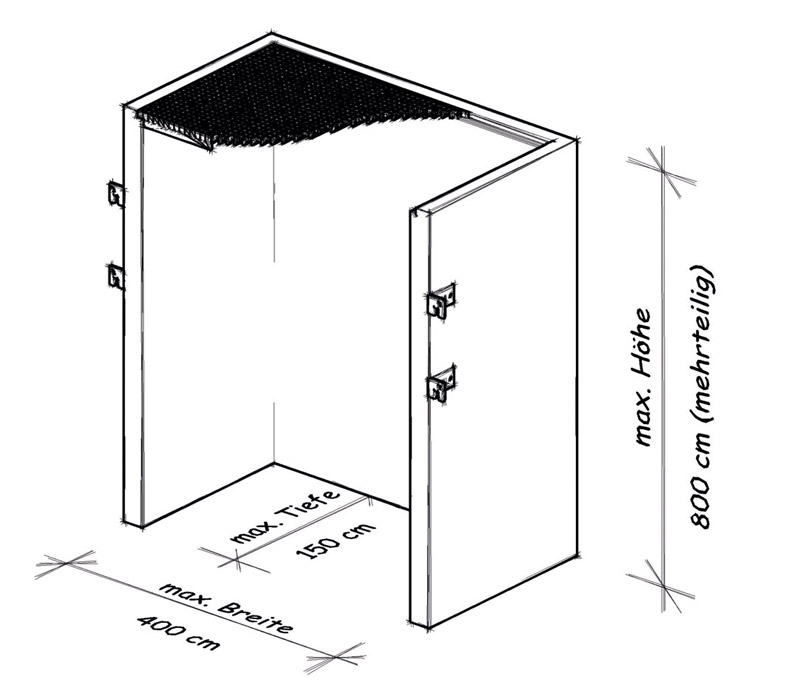

Höhe bis 240 cmMaximale Größe:
Breite bis 400 cm
Tiefe bis 150 cm
Höhe bis 800 cm (mehrteilig)
-

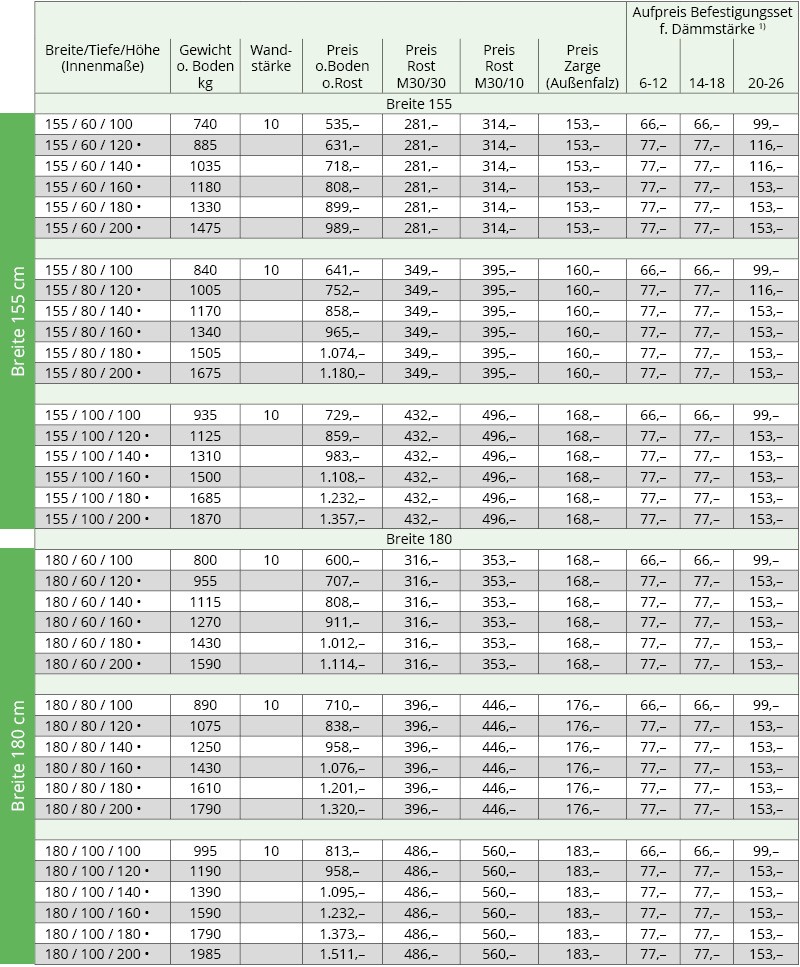

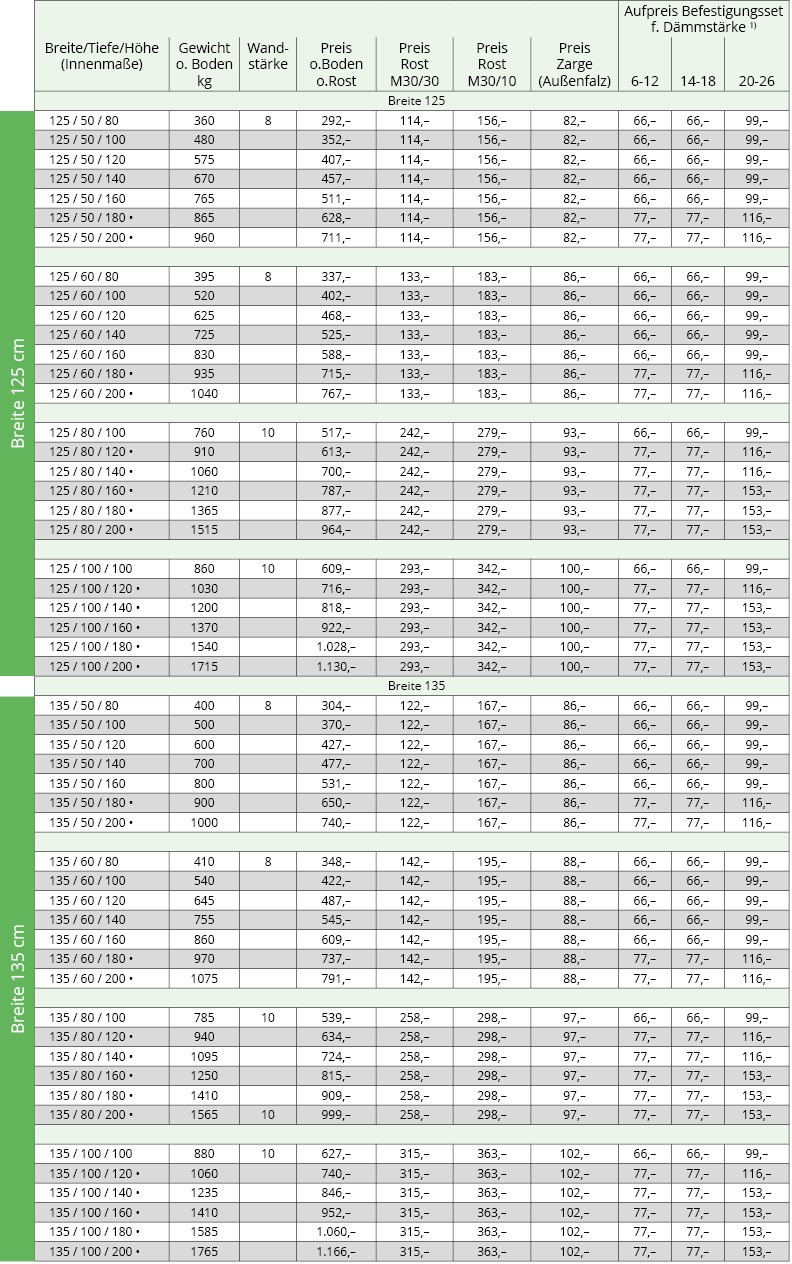

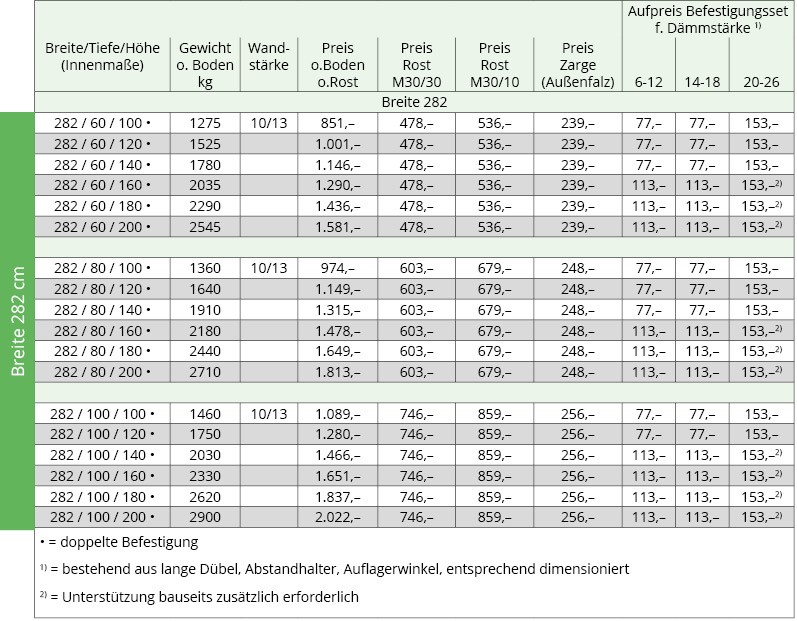

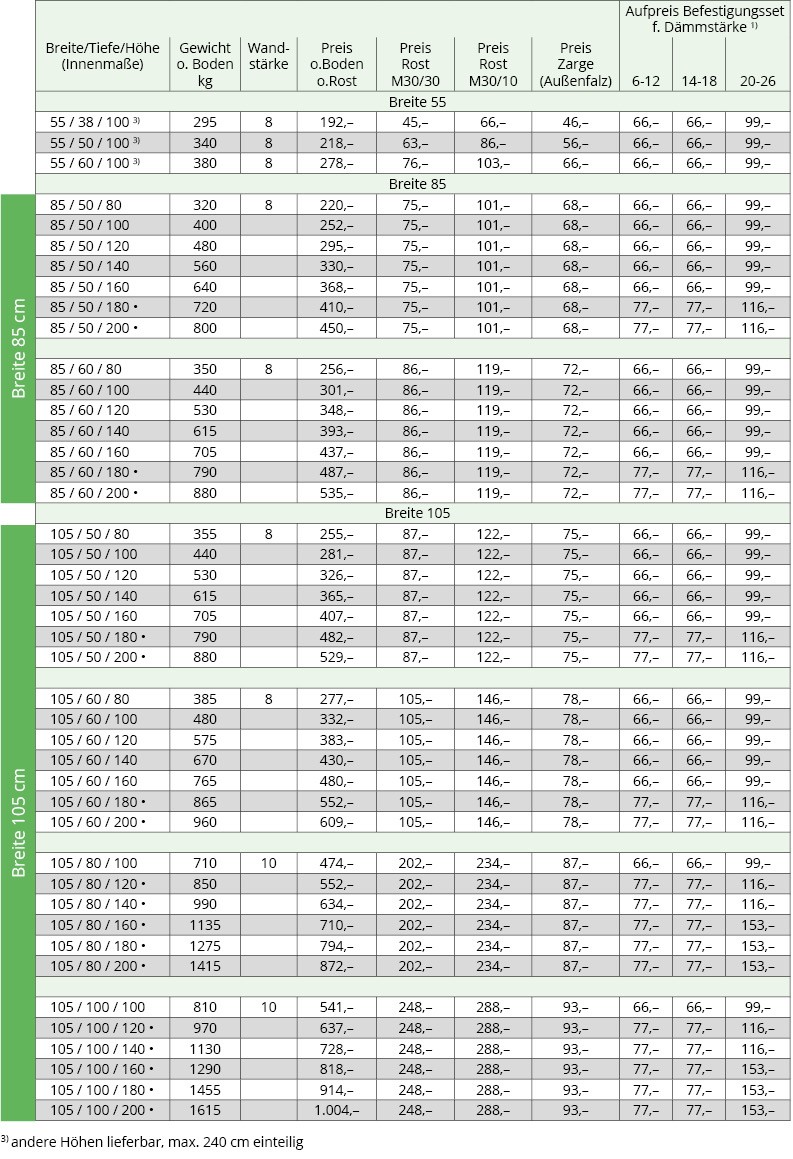

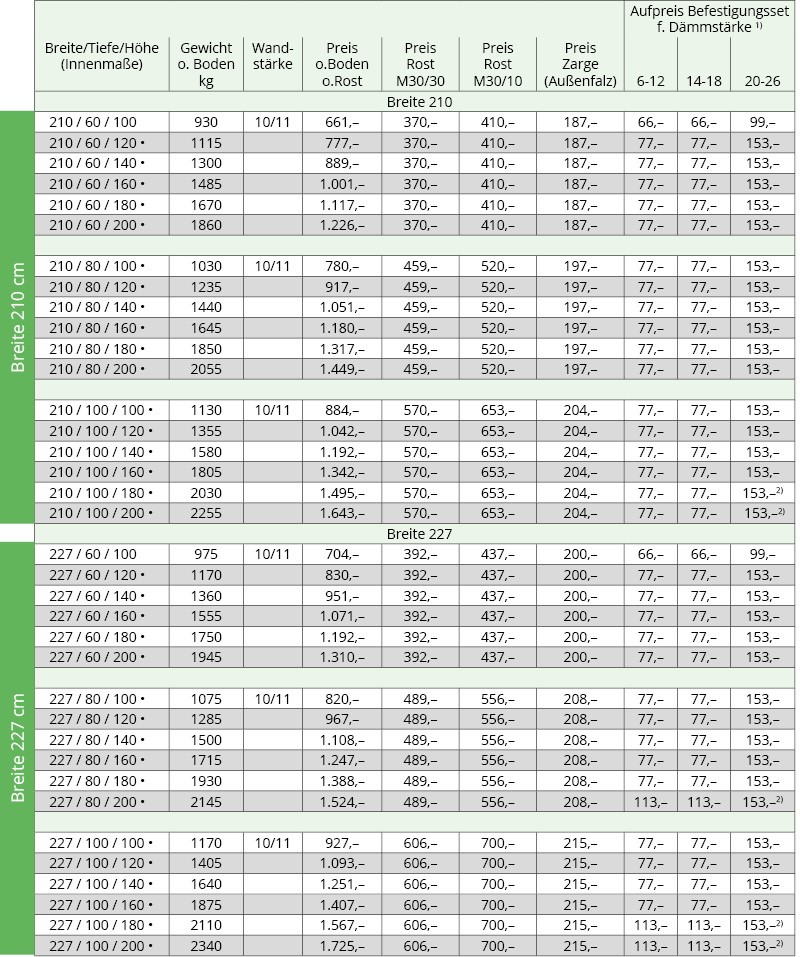

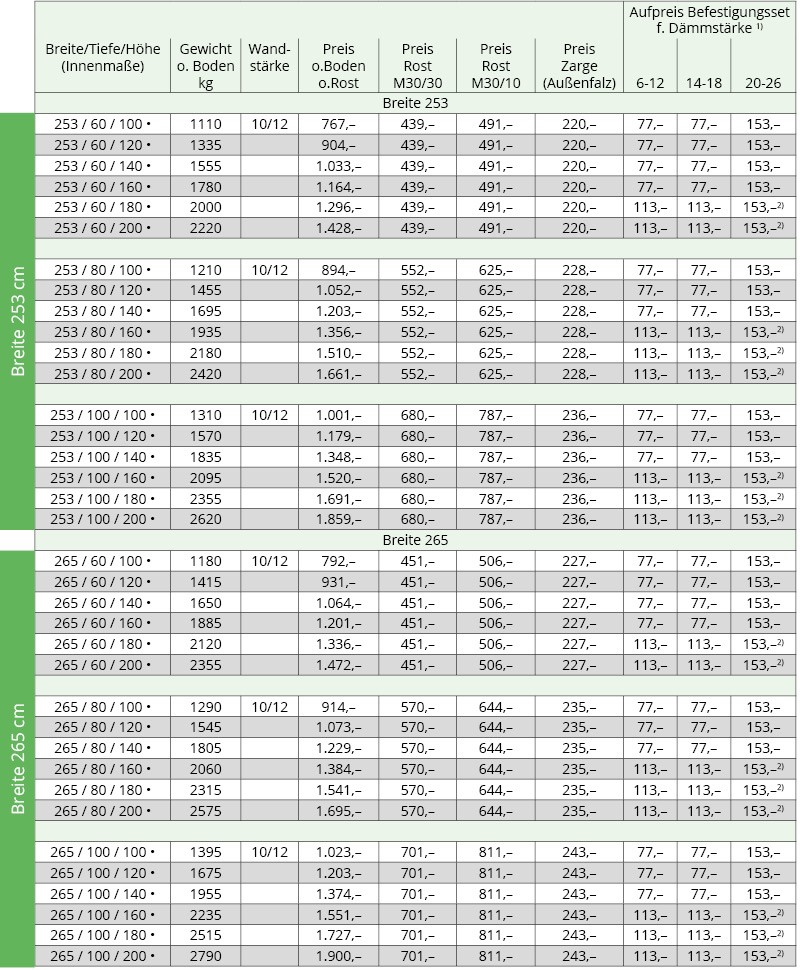

Größe + Preis
-
Zubehör
-

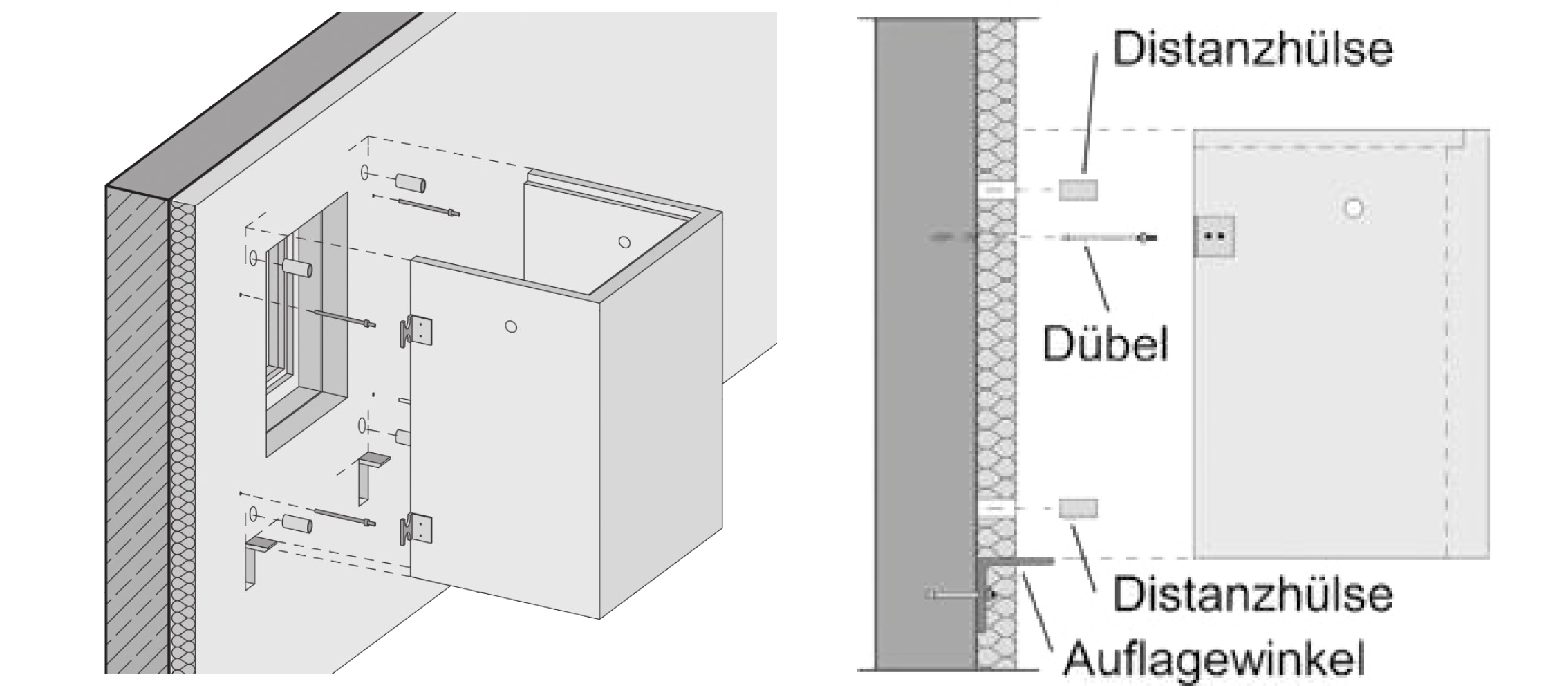

Befestigung auf Wärmedämmung
mittels langer Dübel + Distanzhülsen (Abstandhalter) + Auflagerwinkel
Je nach Dübelbelastung sind Auflagerwinkel oder eine bauseitige Unterstützung erforderlich.
Die auftretende Dübelbelastung ist abhängig von folgenden Faktoren:
Dicke der Dämmung, Eigengewicht Lichtschacht, Anzahl der Befestigung und Verkehrslast.
-
Hinterfüllplatte
ANWENDUNG:
z.B. Tiefgarage, Be- und Entlüftungsschacht
HF-Platten werden nach Höhenangabe gefertigt. Befestigung der HF-Platte am Lichtschacht mittels Dübel (siehe Merkblatt)HINWEIS:
„breiter“ Rost notwendig (siehe auch Gitterrost)
Prüfen, ob Befahrbarkeit erforderlich -

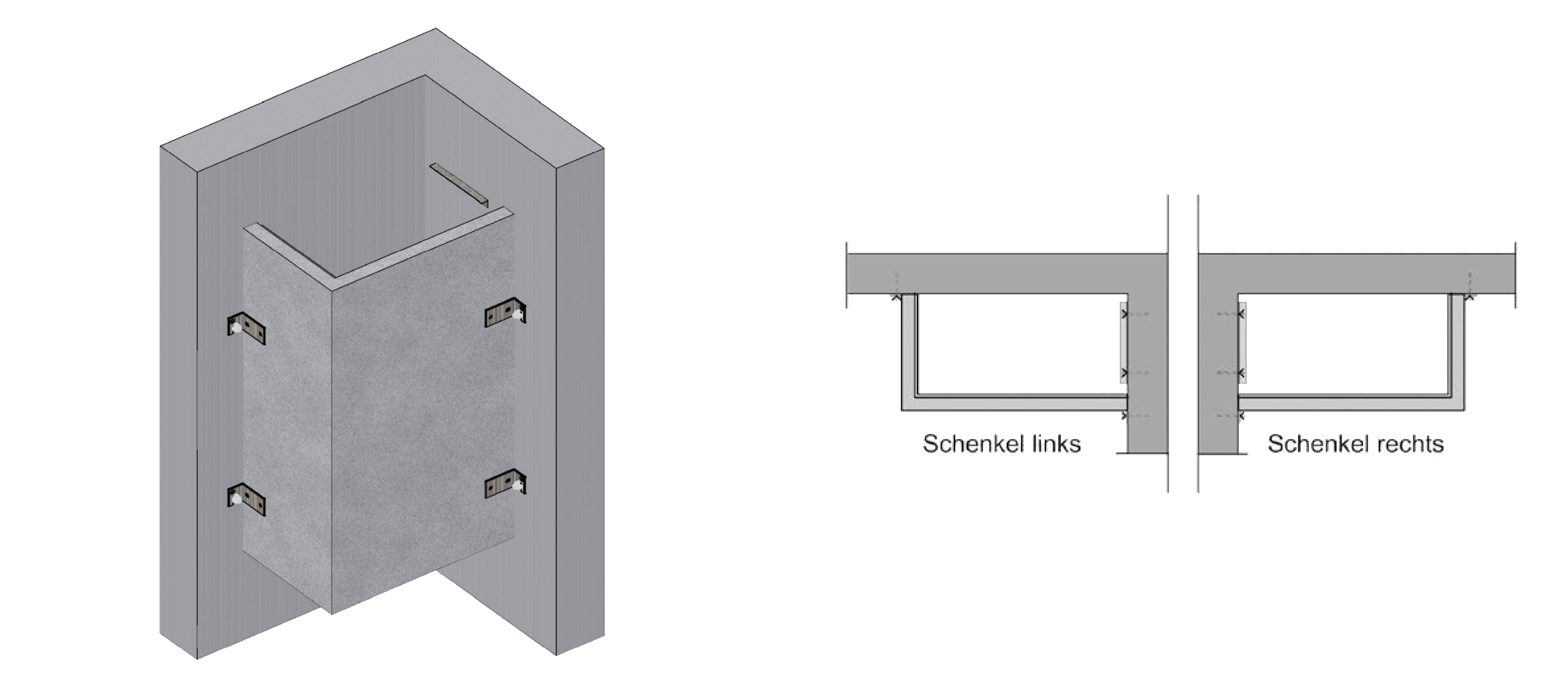

L-förmiger Lichtschacht
mit Auflageschiene für Gitterrost
-

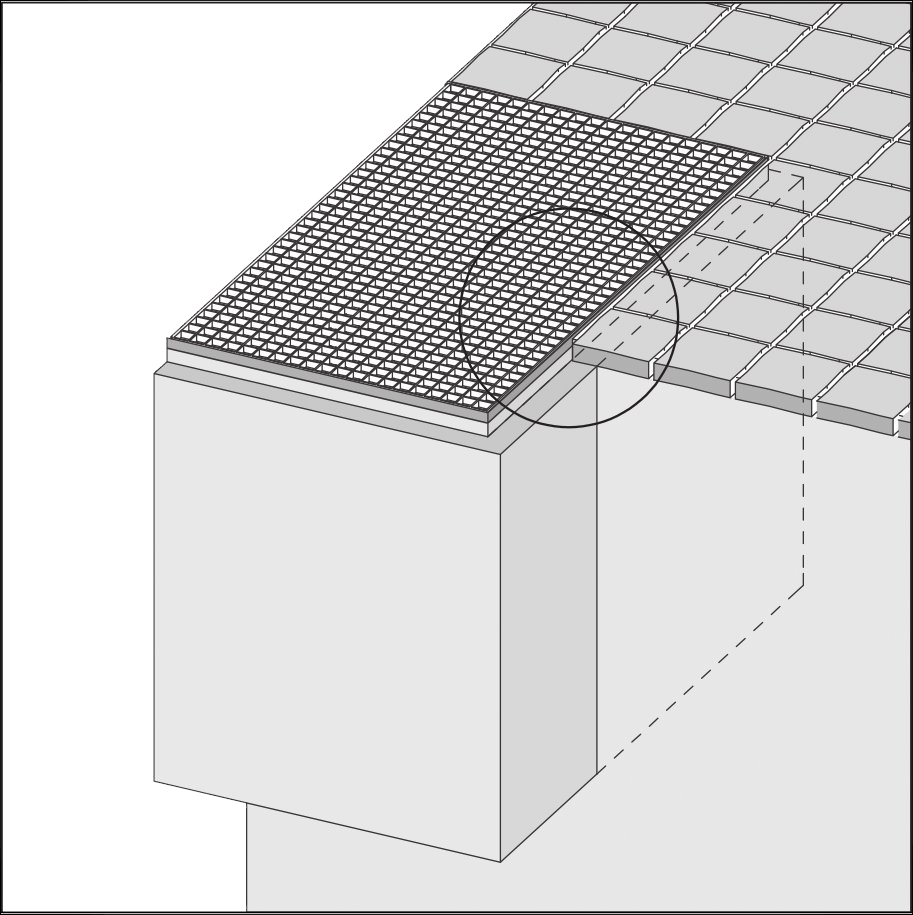

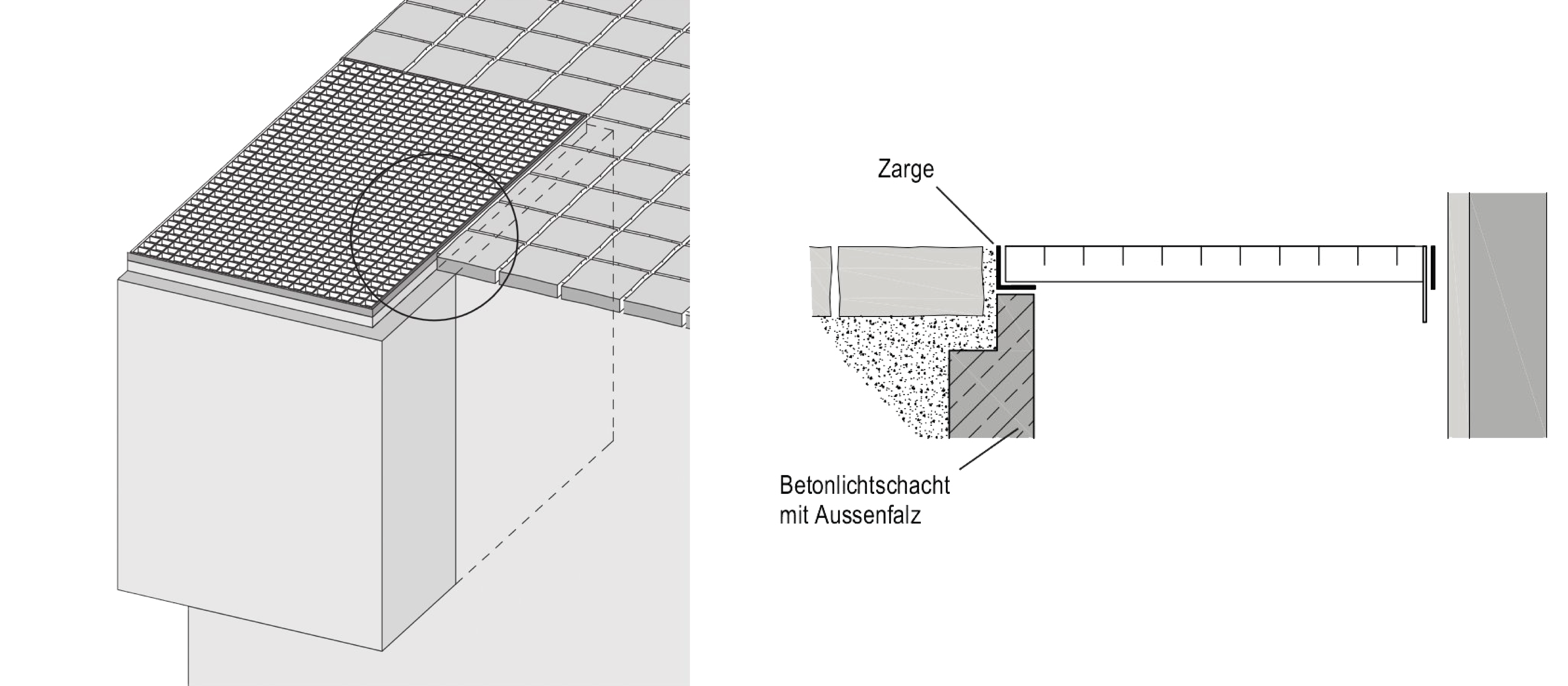

Aussenfalz
ANWENDUNG:
- Terrassenbereich
- Gehwege
VORTEIL:- Keine sichtbare Betonoberkante
- Einbau der Zarge im Gefälle möglich
- Befestigung der Zarge mittels Zargenkleber
-

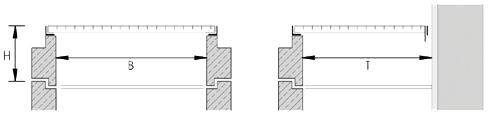

Aufsatz

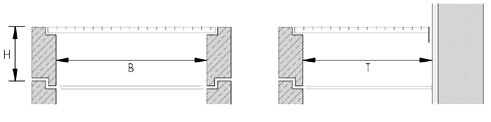

Aufsatz mit Innenfalz passend für Lichtschacht mit Innenfalz (H = Erhöhungsmaß)
Aufsatz mit Außenfalz passend für Lichtschacht mit Innenfalz (H = Erhöhungsmaß)
-
Aufsatzzarge
- Nachträgliche Aufrüstung von Standardlichtschächten mit Innenfalz bei flächenbündigem Ausschluss von Bodenbelag.
- Höhe 5-20 cm, Rastermaß 1 cm
- Stahl-Winkelzarge verzinkt mit weißer Voll-PVC-Platte
- Witterungsbeständig
- Höhenausgleich durch Zuschneiden der PVC-Platte möglich
-
Notausstieg
Hinweis: Schnell lösbare Rostsicherungen verwenden.
LEITER
Ausstiegsleiter Alu oder Stahl
verzinkt inkl. Befestigungsmaterial, verschiedene Längen -
Weitere Lösungen

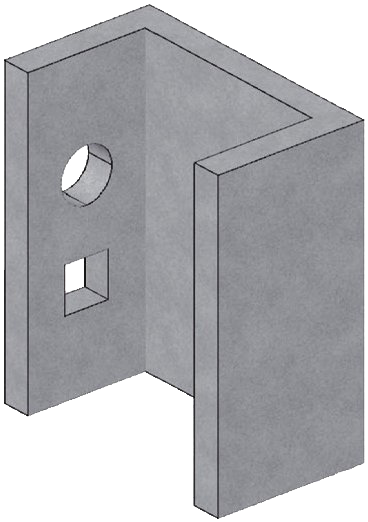

Aussparung

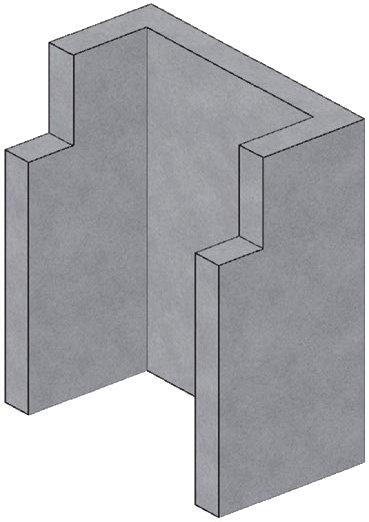

Ausklinkung

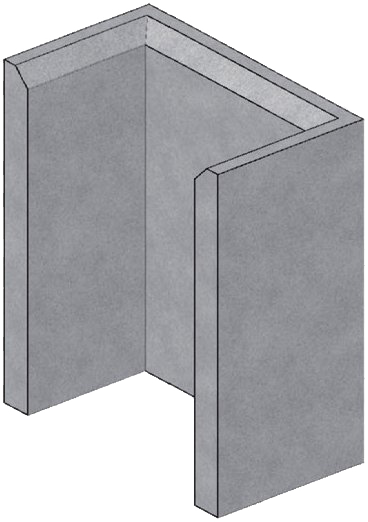

Kopf innen schräg
-
Befestigung auf Wärmedämmung
-
Gitterrost
-
Gitterrost
Standard Gitterroste sind in den Maschenweiten 30/30 und 30/10 erhältlich. Alle Varianten sind in den Standardgrößen sofort lieferbar. Als Sonderlösung sind Gitterroste in verschiedenen Rutschsicherheitsklassen erhältlich.

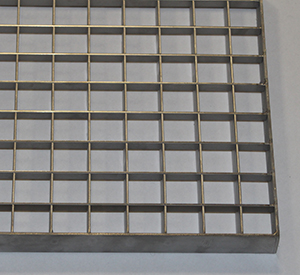

Standard Gitterrost (Maschenweite 30/30)

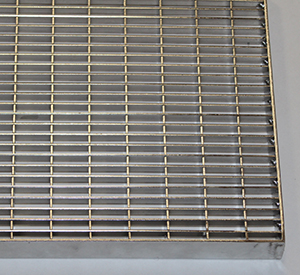

Standard Gitterrost (Maschenweite 30/10)

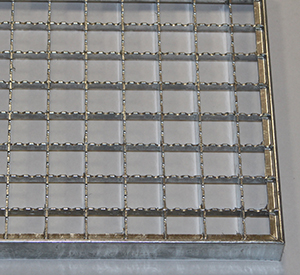

Rutschhemmender Gitterrost (Maschenweite 30/30)

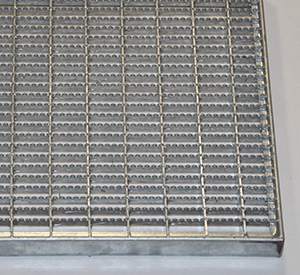

Rutschhemmender Gitterrost (Maschenweite 30/10)

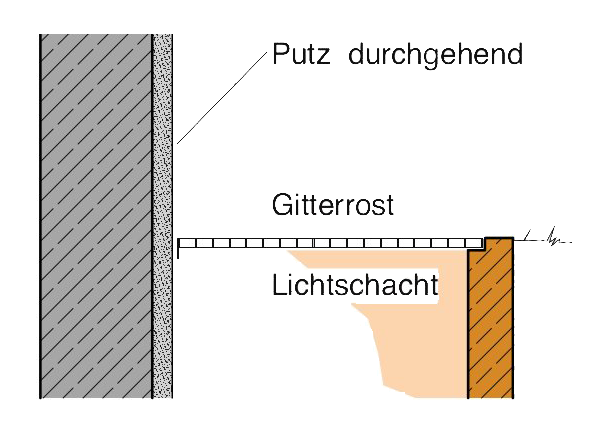

Gitterrost "schmal"
Gitterrost "breit"
Gitterrost mehrteilig
-

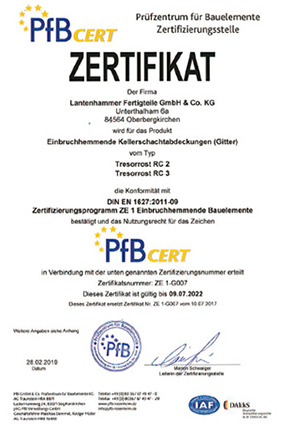

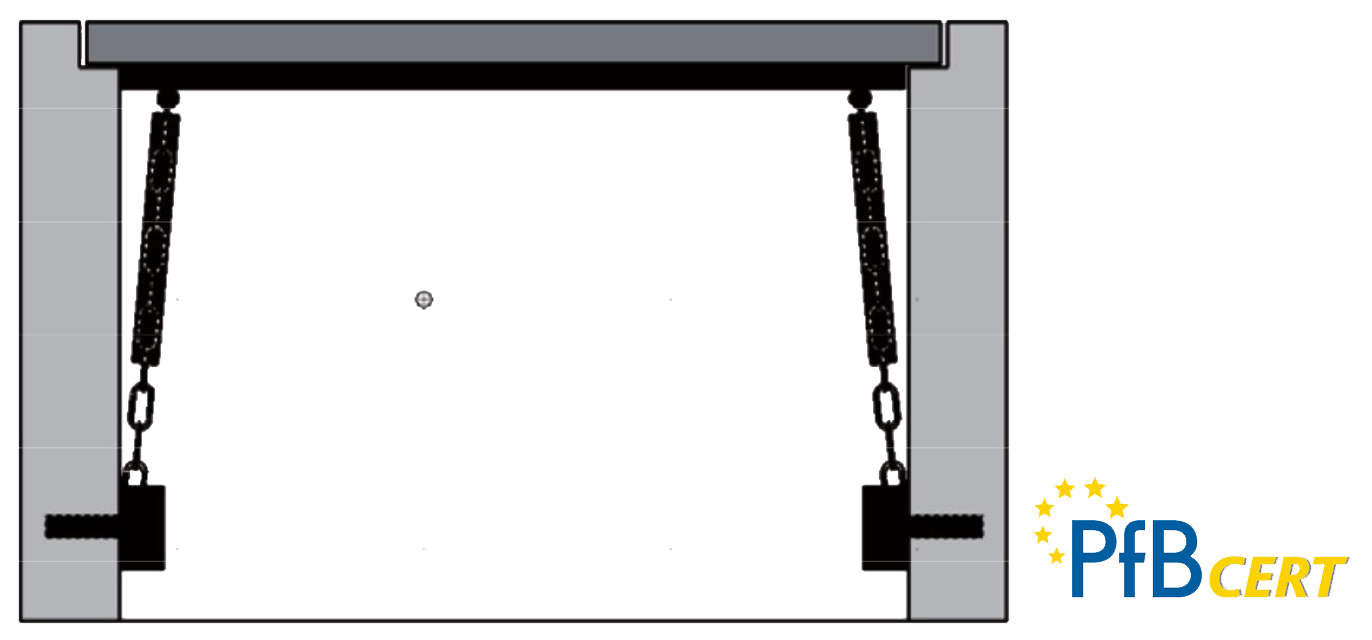

Tresorrost
EINBRUCHSCHUTZ
• Geprüfte Sicherheit
• Zertifizierte Herstellung mit Fremdüberwachung
• Geprüft nach DIN
• Widerstandsklasse RC 2 ODER RC 3
• Maßanfertigung
• Sicherheitskette mit Schutzrohr und Exzenterverschluss
• Quer verschweißte massive Stäbe an der Unterseite
• Entriegeln der Sicherungen von innen ohne Werkzeug möglich
• Montage durch Fachfirma
Der Kunde erhält eine Werksbescheinigung und eine Montagebescheinigung.
-

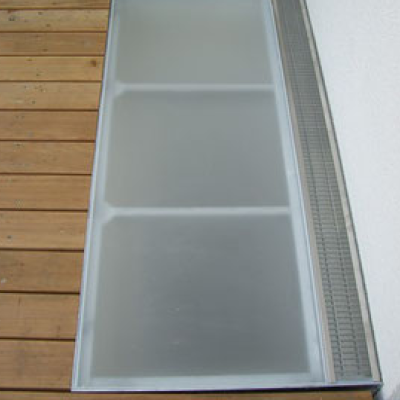

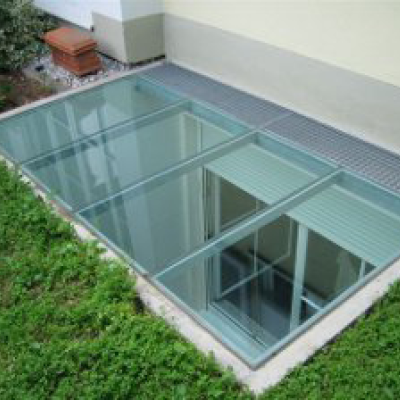

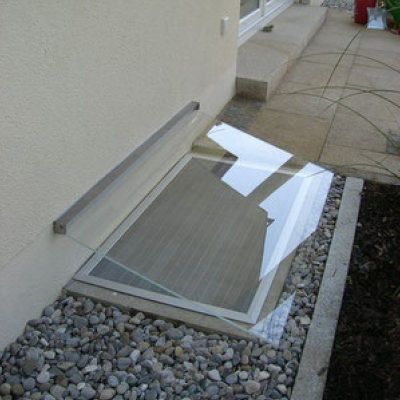

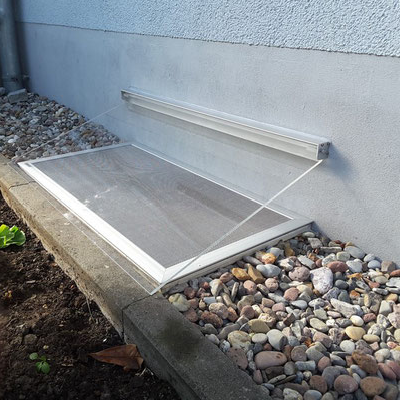

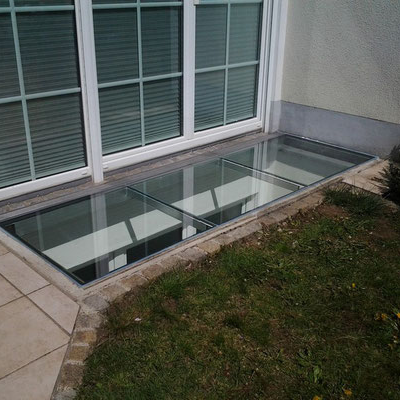

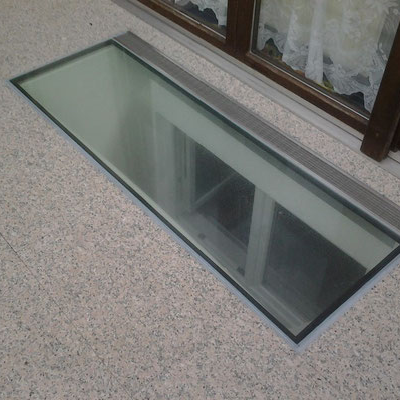

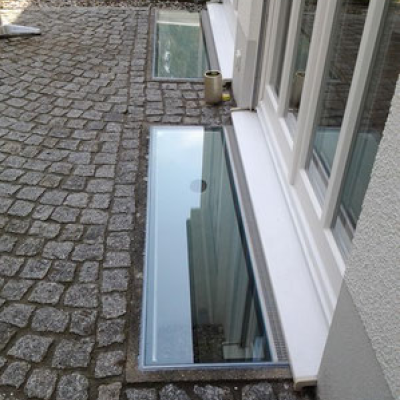

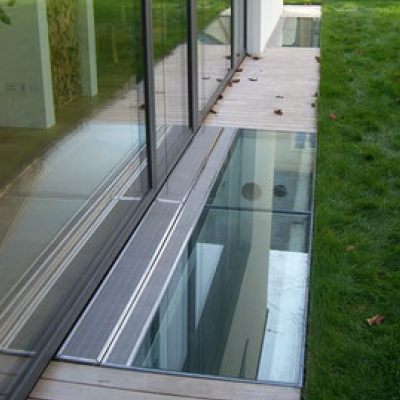

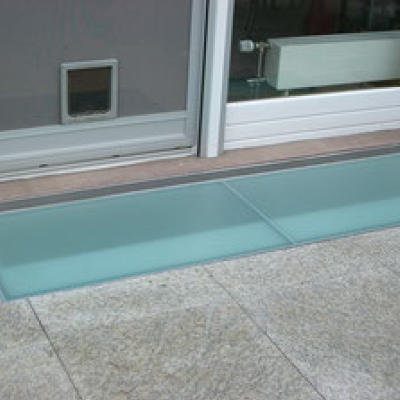

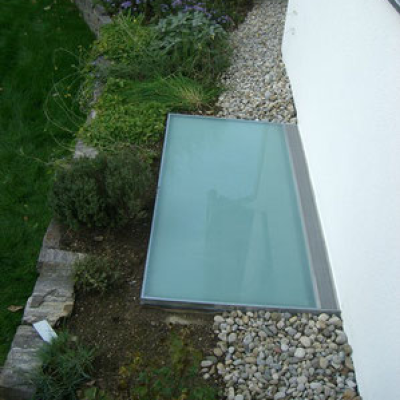

Glasabdeckungen
bieten einen ästhetischen Abschluss Ihrer Lichtschächte und sorgen für maximalen Lichteinfall.
So werden Kellerräume wohnlich.
Bei variantenreichen Abdeckungen mit Echtglas und Acrylglas arbeiten wir mit unserem langjährigen Partner INKA zusammen.
-
Gitterrost
-
Ausschreibung
AUSSCHREIBUNGSTEXTE
Wir bieten Ihnen sämtliche Ausschreibungstexte
zu unserem Produktsortiment auf ausschreiben.de an.
Zu den Ausschreibungsunterlagen -
Downloads
Preisliste 2023
Datenblatt Betonlichtschacht
-
Infoblätter zu Zubehör
Infoblatt Hinterfüllplatte
Infoblatt Aussenfalz Betonlichtschacht
Infoblatt Aufsatzzarge für Betonlichtschacht
Infoblatt Lichtschacht Notausstieg
-
Infoblätter zu Gitterrosten
Infoblatt Gitterrost (breit/schmal)
Infoblatt Gitterrost (ab 155 cm Breite)
Infoblatt Gitterrostsicherungen
Infoblatt Lichtschachtabdeckung
-
